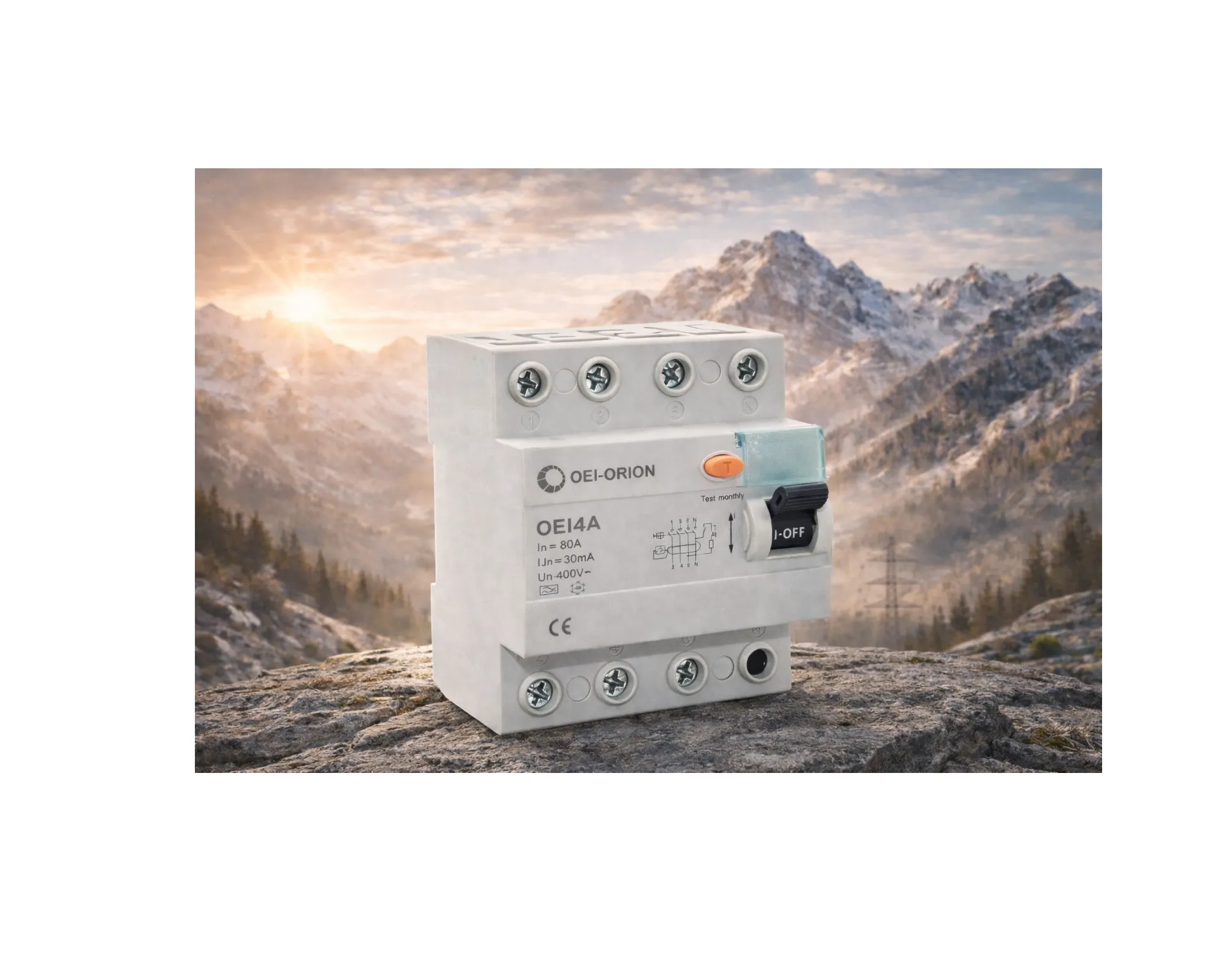

Kaçak Akım Rölesi

Kaçak Akım Rölesi Nedir? Ne İşe Yarar?

Kaçak akım rölesi, elektrik tesisatında oluşabilecek kaçak akımları algılayarak hem insanları hem de cihazları koruyan en önemli güvenlik ekipmanlarından biridir. Elektrik hattında faz ile nötr arasında meydana gelen dengesizlikleri milisaniyeler içinde tespit eder ve risk oluştuğu anda devreyi keserek çarpılma, yangın veya ekipman arızalarının önüne geçer.

Modern yapılarda standart hale gelen bu koruma sistemi, özellikle yüksek güç çeken cihazların kullanıldığı ev ve iş yerlerinde elektrik güvenliğinin temelini oluşturur.

Kaçak Akım Rölesi Neden Atar?

Kaçak akım rölesinin atmasına neden olabilecek birçok durum vardır:

• Islak zemin veya nem nedeniyle oluşan kaçak

• Arızalı priz veya kablolar

• Topraklama eksikliği

• Su ısıtıcıları, çamaşır/bulaşık makineleri gibi rezistanslı cihazlarda kaçak

• Arızalı kombi veya klima

• Faz-nötr dengesizliği

• Hatalı bağlantı

Rölenin sık sık atması, tesisatta veya bir cihazda ciddi bir arıza olduğuna işaret eder ve mutlaka uzman kontrolü gerektirir.

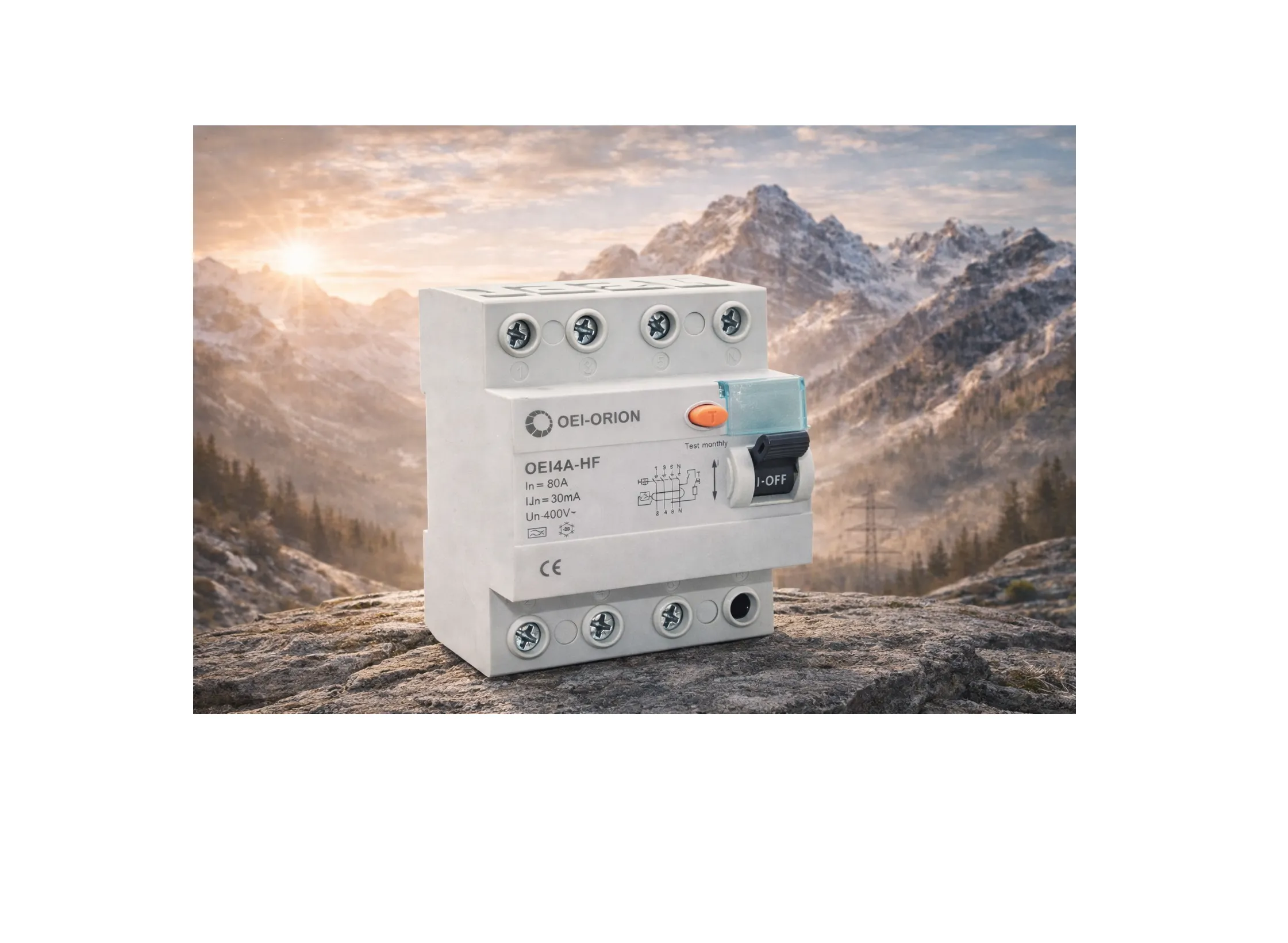

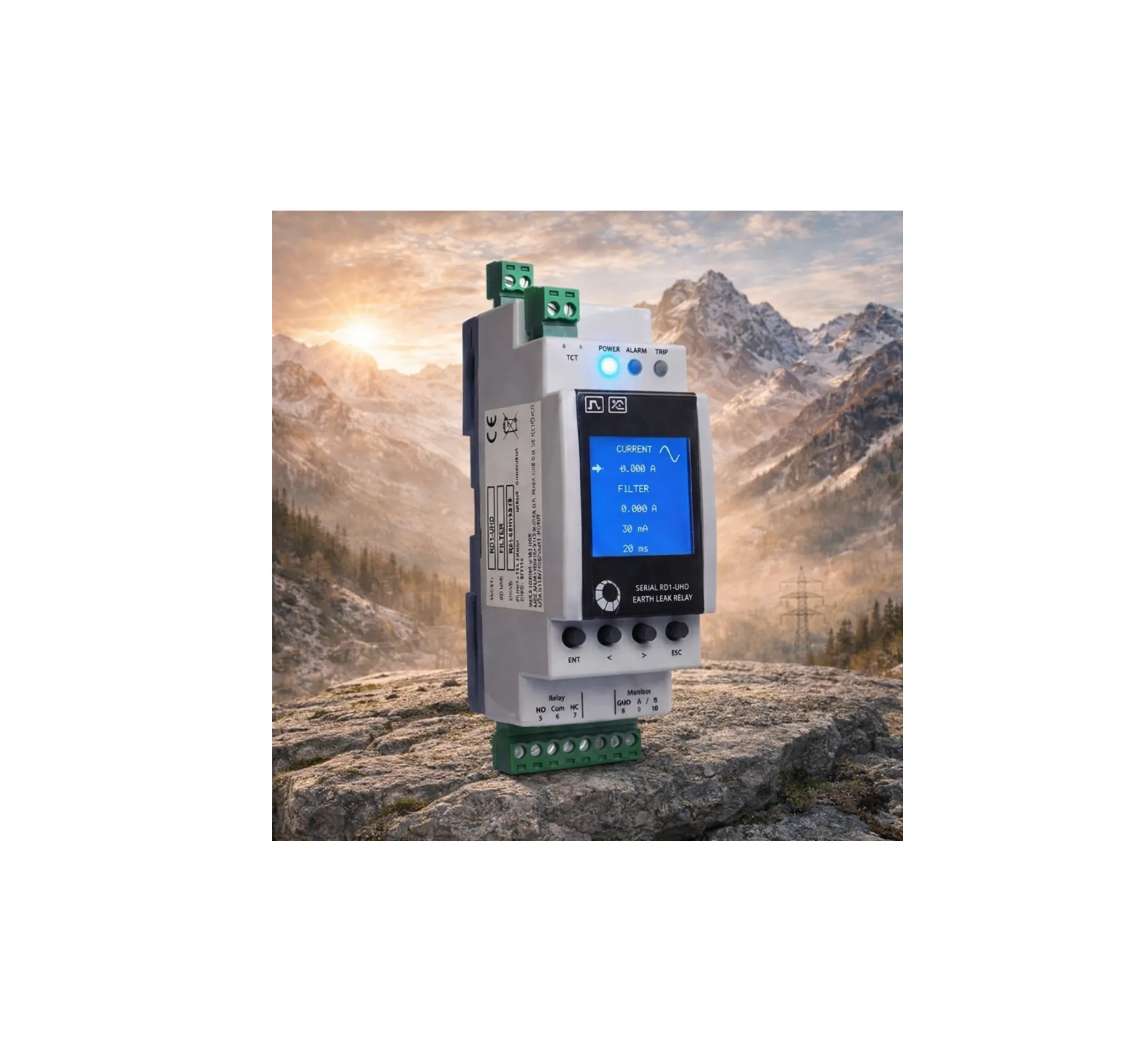

Harmonik Filtreli Kaçak Akım Rölesi Nedir?

Günümüzde birçok elektronik cihaz (LED aydınlatmalar, UPS sistemleri, inverter klimalar, bilgisayar güç kaynakları vb.) harmonik akımlar üretir. Bu harmonikler klasik kaçak akım rölelerinde gereksiz açmalara neden olabilir.

İşte burada harmonik filtreli kaçak akım röleleri devreye girer. Bu gelişmiş röleler:

• Harmonik kaynaklı hatları analiz eder

• Yanıltıcı açmaları engeller

• Sadece gerçek kaçak akım durumunda devreyi keser

• Endüstriyel tesislerde, AVM’lerde ve modern evlerde yüksek stabilite sağlar

Özellikle LED aydınlatma ve inverter teknolojilerinin yoğun kullanıldığı ortamlarda harmonik filtreli modeller çok daha güvenli ve kararlı bir çözüm sunar.

Evde Kaçak Akım Rölesi Kullanımı

Evlerde kullanılan standart kaçak akım röleleri genelde 30 mA hassasiyettedir. Bu seviye insan hayatını korumak için belirlenmiş ideal değerdir. Daha yüksek akım değerleri (100–300 mA) yangın koruması için endüstriyel alanlarda tercih edilir.

Ev kullanıcıları için öneriler:

• Rölenin yılda bir kez test tuşu ile denenmesi

• Nemli alanlarda ek koruma prizi kullanımı

• Kombi, çamaşır makinesi gibi cihazlarda anormal açma varsa kontrol yapılması

• Mümkünse harmonik filtreli modeller tercih edilmesi

Kaçak Akım Rölesi Bağlantısı Nasıl Yapılır?

Bağlantı prensibi şöyledir:

1. Giriş (Line-IN) tarafına şebeke faz ve nötr bağlanır.

2. Çıkış (Load-OUT) tarafı evin iç tesisatına gider.

3. Toprak hattı röleye girmez, direkt olarak topraklama barasına bağlanır.

Bağlantının mutlaka ehliyetli bir elektrik uzmanı tarafından yapılması gerekir. Hatalı bağlantı hem sisteme zarar verir hem de korumayı tamamen işlevsiz bırakabilir.
